四 工作原理

使用前把直径为25的胶管接入进风口与控制器及泵连接好，用手向上推动浮球，浮球推动磁性浮子使磁性阀门打开水泵运转，当浮球下滑拉动不锈钢磁性浮子，关闭磁性阀门，使泵停止运转，浮球水位上升，推动磁性浮子使磁性阀门打开，水泵运转排水，同时水位不断下降，降到最低水位拉动磁性浮子，磁性阀门关闭，水泵停止。

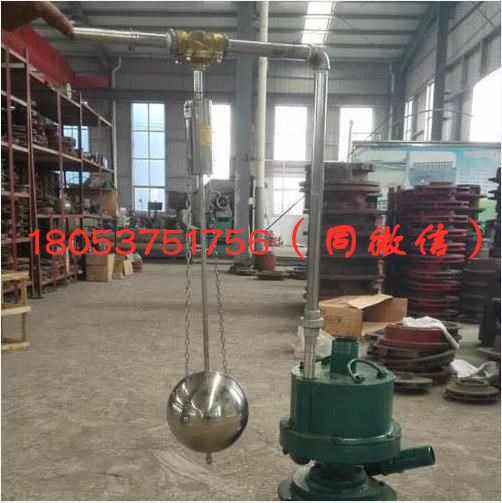

FYK20型气风泵无源自动排水控制器

本控制器主要应用于矿山巷道积水，不需要电源可完成自动控制排水，主要配合现在的风动涡轮潜水泵及气动隔膜泵使用，能够完成两种泵的自动开停，做到有水排水无水停泵，无需人工干预，安装简单，工作性可靠，控制器制造材质为不锈钢及黄铜材料，经久耐用，耐腐性高，不易损坏，结构紧凑，是目前矿井自动给排水最理想的控制器。

                                    24小时销售电话：18053751756 （微信同号）

                                                        办公室电话：0537-3158691

二 基本参数

1、磁性阀门：口径Φ20m压力1MP  材质：黄铜

2、排水深度：0．05～2．5米，出厂深度0．4米（深度可根据用户要求定做）

3、外型尺寸：750×330×160（mm）

4、重量：4kg

三 适用条件

1、海拔高度不超过2000m2、周围介质温度不高于＋80％℃，不低于－0℃3、垂直倾斜度不超过25度4、具有甲烷性气体混合物的危险场所。5、无显著震荡和冲击的场合6、污染等级：3级

产品多样，欢迎来电咨询合作共赢

销售部经理：程好

24小时销售电话：18053751756 （微信同号）

办公室电话：0537-3158691

山东东达机电有限责任公司

地    址：济宁任城经济发区山博路南、志学路西

需要调整高水位，增加进风口竖管，改变不锈钢拉链长度可调节低水位。

五 运输、储存

1、产品在无装箱吊运时，吊绳可至于产品的出口线下方，吊运时要缓慢运行。

2、运输中要防潮，防雨淋，防尘，不推滚和倒置。

3、产品存放在没有雨雪侵入，空气流通和相对湿度不大于90%（+25℃±5℃）干燥的仓库中保存。

5、机械寿命：≥10万次
